NORMAS DE CABLES

 PACKET TRACERCisco Packet Tracer de Cisco es un programa de simulación de redes que permite a los estudiantes experimentar con el comportamiento de la red y resolver preguntas del tipo "qué pasaría si...". Como parte integral de la Academia de Networking de Cisco, Packet Tracer provee capacidades de simulación, visualización, evaluación y colaboración y facilita la enseñanza y aprendizaje de conceptos básicos de redes.

Características de Packet Tracer

La versión actual de Packet Tracer soporta un conjunto de Protocolos de capa de aplicación simulados, al igual que enrutamiento básico con RIP, OSPF, y EIGRP. Aunque Packet Tracer provee una simulación de redes funcionales, utiliza solo un pequeño número de características encontradas en el hardware real corriendo una versión actual del Cisco IOS. Packet Tracer no es adecuado para redes en producción.

En este programa se crea la topología física de la red simplemente arrastrando los dispositivos a la pantalla. Luego haciendo clic sobre ellos se puede ingresar a sus consolas de configuración. Allí están soportados todos los comandos del Cisco IOS e incluso funciona el "tab completion". Una vez completada la configuración física y lógica de la red, también se pueden hacer simulaciones de conectividad (pings, traceroutes) todo ello desde las mismas consolas incluidas.

Una de las grandes ventajas de utilizar este programa es que permite "ver" (opción "Simulation") cómo deambulan los paquetes por los diferentes equipos (switchs, routers, PCs), además de poder analizar de forma rápida el contenido de cada uno de ellos en las diferentes "capas".


https://www.youtube.com/watch?v=aXz43mgQxGM

CABLES ELECTRICOS

En las  instalaciones eléctricas existen diversas formas en la que se puede distribuir la energía eléctrica, así las condiciones en la que se debe someter los cables eléctricos. Por esta situación se han diseñado diversos tipos de cables que dependen donde vayan a ser instalados. Estas condiciones puede ser en un zona subterránea, aérea, equipos industriales o domésticos. En este post verás los tipos de cables más utilizados a nivel residencial.

Cable de distribución aérea

Cable generalmente compuesto por tres o cuatros cables, con aislamiento individual termoplástico de polietileno o de PVC. Estos están dispuestos helicoidalmente alrededor de un conductor neutro mensajero sin ningún aislante.

Fig. 1.1- Cable de distribución aérea, (imagen cortesía de conductores VIAKON)

Aplicaciones:

• Estos cables se usan en sistemas de distribución aérea de energía eléctrica en baja tensión.

• Como acometida aérea de servicios secundarios.

• Alumbrado general.

Fig. 1.2-Cable de distribución aérea y cable concéntrico en acometida.

Cable concéntrico

Alambre o cable de cobre suave, con aislamiento termoplástico de policloruro de vinilo (PVC), rodeado concéntricamente por un neutro a base de alambres de cobre desnudo suave, dispuestos en forma helicoidal y cubierta termoplástica de polietileno o PVC. Se utiliza en las acometidas eléctricas monofásicas a dos o tres hilos.

Fig. 1.3- Cable concéntrico para acometidas, (imagen cortesía de conductores VIAKON)

Cable multiconductor

Cable de tres o cuatro conductores de cobre suave, con aislamiento individual termoplástico de policloruro de vinilo (PVC), e identificados por el color del aislamiento, rellenos para dar sección circular, cinta reunidora y cubierta exterior termoplástica de policloruro de vinilo (PVC).

Fig. 1.4- Cable multiconductor, (imagen cortesía de conductores NEXANS)

Aplicaciones:

• Equipos industriales de alimentanción trifásica. Como motores de correa transportadora y pequeñas bombas.

• Equipos comerciales. Como hornos, extractores, neveras industrial, lavadoras industrial.

Cordón dúplex o SPT

Cordón flexible de dos conductores paralelos (cordones de cobre suave),  se fabrican en calibres desde 22 AWG hasta 10 AWG. Poseen aislamiento individual de policloruro de vinilo (PVC) y unidos por una pista del mismo material.

Fig. 1.5- Cable dúplex o SPT, (imagen cortesía de conductores VIAKON)

Aplicaciones:

Están diseñados para suministrar energía eléctrica en baja tensión a aparatos electrodomésticos como ventiladores, lámparas, estéreos, televisores, radios, batidoras y para elaborar extensiones.

Cable SJT

Cable de dos, tres o cuatro conductores de cobre suave en construcción flexible, con aislamiento individual de PVC, e identificados por colores (negro, azul, gris, blanco, verde). Y por ultimo, con una cubierta exterior de PVC. La superficie exterior puede presentarse en forma estriada o lisa.

Fig. 1.6- Cable cordón SJT, (imagen cortesía de conductores VIAKON)

Aplicaciones:

Encuentran su principal aplicación en el suministro de energía eléctrica de baja tensión en computadoras, aspiradoras, mezcladoras, pulidoras, taladros, caladoras y otros productos portátiles y electrodomésticos.

Cable UF

Pueden ser sólidos o cableados y están construidos con cobre de temple suave, están además aislados con una capa uniforme de material termoplástico, PVC resistente a la humedad, posteriormente los conductores son dispuestos paralelamente y sobre ellos se aplica una chaqueta también de PVC generalmente de color gris.

Fig. 1.9-Cable UF, (imagen cortesía de conductores Paige Electric)

Aplicaciones:

Son utilizados para circuitos de fuerza y alumbrado en edificaciones industriales, comerciales y residenciales, son útiles además para ser enterrados directamente, en instalaciones  cubiertas y expuestas, se usan en viviendas del lado interior o exterior de las paredes.

 COMPONENTES DE RED

Componenetes de una RED

Servidor.- Es una computadora que, formando parte de una red, provee servicios a otras computadoras denominadas clientes. También se suele denominar con la palabra servidor a Una aplicación informática o programa que realiza algunas tareas en beneficio de otras aplicaciones llamadas clientes. Algunos servicios habituales son los servicios de archivos, que permiten a los usuarios almacenar y acceder a los archivos de una computadora y los servicios de aplicaciones, que realizan tareas en beneficio directo del usuario final.

Estaciones de Trabajo.- Cuando una computadora se conecta a una red, la primera se convierte en un nodo de la última y se puede tratar como una estación de trabajo o cliente. Las estaciones de trabajos pueden ser computadoras personales, se encargan de sus propias tareas de procesamiento, así que cuanto mayor y más rápido sea el equipo, mejor.

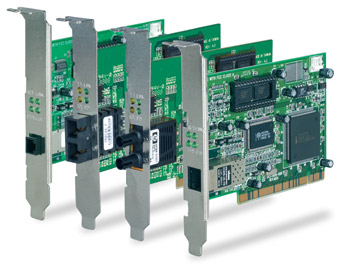

Tarjeta de conexión a la red.- Toda computadora que se conecta a una red necesita de una tarjeta de interfaz de red que soporte un esquema de red especifico, como Ethernet, ArcNet o Token Ring. El cable de red se conectara a la parte trasera de la tarjeta, la compatibilidad a nivel físico y lógico se convierte en una cuestión relevante cuando se considera el uso de cualquier tarjeta de red. Hay que asegurarse que la tarjeta pueda funcionar en la estación deseada, y de que existen programas controladores que permitan al sistema operativo enlazarlo con sus protocolos y características a nivel físico.

Repetidores.- Es un dispositivo electrónico que recibe una señal débil o de bajo nivel y la retransmite a una potencia o nivel más alto, de tal modo que se puedan cubrir distancias más largas sin degradación o con una degradación tolerable. El término repetidor se creó con la telegrafía y se refería a un dispositivo electromecánico utilizado para regenerar las señales telegráficas. El uso del término ha continuado en telefonía y transmisión de datos.

Bridges.- Es un dispositivo de interconexión de redes de ordenadores que opera en la capa 2 (nivel de enlace de datos) del modelo OSI. Este interconecta dos segmentos de red (o divide una red en segmentos) haciendo el pasaje de datos de una red hacia otra, con base en la dirección física de destino de cada paquete.

Un bridge conecta dos segmentos de red como una sola red usando el mismo protocolo de establecimiento de red, la principal diferencia entre un bridge y un hub es que el segundo pasa cualquier trama con cualquier destino para todos los otros nodos conectados, en cambio el primero sólo pasa las tramas pertenecientes a cada segmento. Esta característica mejora el rendimiento de las redes al disminuir el tráfico inútil.

Para hacer el bridging o interconexión de más de 2 redes, se utilizan los switch.

Se distinguen dos tipos de bridge:

Locales: sirven para enlazar directamente dos redes físicamente cercanas.

Remotos o de área extensa: se conectan en parejas, enlazando dos o más redes locales, formando una red de área extensa, a través de líneas telefónicas.

Funciona a través de una tabla de direcciones MAC detectadas en cada segmento a que está conectado. Cuando detecta que un nodo de uno de los segmentos está intentando transmitir datos a un nodo del otro, el bridge copia la trama para la otra subred. Por utilizar este mecanismo de aprendizaje automático, los bridges no necesitan configuración manual.

Hubs.- es un dispositivo que permite centralizar el cableado de una red y poder ampliarla. Esto significa que dicho dispositivo recibe una señal y repite esta señal emitiéndola por sus diferentes puertos.

Funciona repitiendo cada paquete de datos en cada uno de los puertos con los que cuenta, excepto en el que ha recibido el paquete, de forma que todos los puntos tienen acceso a los datos. También se encarga de enviar una señal de choque a todos los puertos si detecta una colisión, son la base para las redes de topología tipo estrella, existen 3 clases.

Pasivo.- No necesita energía eléctrica. Se dedica a la interconexión.

Activo.- Necesita alimentación. Además de concentrar el cableado, regeneran la señal, eliminan el ruido y amplifican la señal

Inteligente.-También llamados smart hubs son hubs activos que incluyen microprocesador.

Switch.- Es un dispositivo digital de lógica de interconexión de redes de computadores que opera en la capa 2 (nivel de enlace de datos) del modelo OSI. Su función es interconectar dos o más segmentos de red, de manera similar a los puentes (bridges), pasando datos de un segmento a otro de acuerdo con la dirección MAC de destino de las tramas en la red.

Routers.- Es un enrutador, elemento que marca el camino mas adecuado para la transmisión de mensajes en una red completa, este toma el mejor camino para enviar los datos dependiendo del tipo de protocolo que este cargado, cuenta con un procesador es el mas robusto, tiene mas procesadores y mucha mas capacidad en sus respectivas memorias, Sus características esenciales son

• Es un dispositivo Inteligente
• Procesa y toma decisiones
• Genera tabla de enrutamiento (conoce si sus Routers vecinos están en funcionamiento).
• Siempre toma una dirección Lógica.
• Tiene varias interfaces (sirven para interconectarse con las redes LAN u otros Routers).
• Reconoce las redes que tiene directamente conectadas
• Mantiene una actualización constante de la topología (depende del protocolo).
• LOAD 1/255 entre menor sea el numerador esta mas ocupado.
• RALY 255/255 entre mayor sea el numerador es mas confiable y seguro.

Brouters.- Es un dispositivo de interconexión de redes de computadores que funciona como un bridge (puente de red) y como un enrutador. Un brouter puede ser configurado para actuar como bridge para parte del tráfico de red, y como enrutador para el resto.

Firewall .- Es un elemento de seguridad que filtra el tráfico de red que a él llega, con un cortafuegos se puede aislar un ordenador de todos los otros ordenadores de la red excepto de uno o varios que son los que nos interesa que puedan comunicarse con él.

Cableado.- Los tipos de cableado de red más populares son: par trenzado, cable coaxial y fibra óptica, además se pueden realizar conexiones a través de radio o microondas, dependiendo el tipo de red y los requerimientos de la misma, velocidad y longitud se debe considerar el tipo de cable a utilizar

Par Trenzado.- Consiste en dos hilos de cobre trenzado, aislados de forma independiente y trenzados entre sí. El par está cubierto por una capa aislante externa. Entre sus principales ventajas tenemos:

• Es una tecnología bien estudiada
• No requiere una habilidad especial para instalación
• La instalación es rápida y fácil
• La emisión de señales al exterior es mínima.
• Ofrece alguna inmunidad frente a interferencias, modulación cruzada y corrosión.

Cable Coaxial.- Se compone de un hilo conductor de cobre envuelto por una malla trenzada plana que hace las funciones de tierra. entre el hilo conductor y la malla hay una capa gruesa de material aislante, y todo el conjunto está protegido por una cobertura externa, está disponible en dos espesores: grueso y fino.

El cable grueso soporta largas distancias, pero es más caro, el cable fino puede ser más práctico para conectar puntos cercanos, el cable coaxial ofrece las siguientes ventajas:

• Soporta comunicaciones en banda ancha y en banda base.
• Es útil para varias señales, incluyendo voz, video y datos.
• Es una tecnología bien estudiada.

Conexión fibra óptica.- Esta conexión es cara, permite transmitir la información a gran velocidad e impide la intervención de las líneas, como la señal es transmitida a través de luz, existen muy pocas posibilidades de interferencias eléctrica o emisión de señal, el cable consta de dos núcleos ópticos, uno interno y otro externo, que refractan la luz de forma distinta. La fibra está encapsulada en un cable protector , ofrece las siguientes ventajas:

• Alta velocidad de transmisión
• No emite señales eléctricas o magnéticas, lo cual redunda en la seguridad
• Inmunidad frente a interferencias y modulación cruzada.
  Mayor economía que el cable coaxial en algunas instalaciones.
• Soporta mayores distancias

Software.- :En el software de red se incluyen programas relacionados con la interconexión de equipos informáticos, es decir, programas necesarios para que las redes de computadoras funcionen. Entre otras cosas, los programas de red hacen posible la comunicación entre las computadoras, permiten compartir recursos (software y hardware) y ayudan a controlar la seguridad de dichos recursos.

Sistema operativo de red .- Después de cumplir todos los requerimientos de hardware para instalar una RED, se necesita instalar un sistema operativo de red (Network OperatingSystem, NOS), que administre y coordine todas las operaciones de dicha red.Los sistemas operativos de red tienen una gran variedad de formas y tamaños,debido a que cada organización que los emplea tiene diferentes necesidades. Algunos sistemas operativos se comportan excelentemente en redespequeñas, así como otros se especializan en conectar muchas redes pequeñasen áreas bastante amplias.
